Производство дорожно-строительной техники:

 Производим и реализуем рельсовый выравниватель (профилировщик искусственных оснований)



Профилировщик основания.

1. Назначение: производство строительных и ремонтных работ, машина, передвигающаяся по рельсформам. Предназначен для окончательного профилирования и уплотнения песчаных оснований под бетон или сборные плиты при строительстве бетонных дорог и площадок.



2. Функциональные характеристики:

Основные технические данные:

ширина обрабатываемой полосы, - 7000 мм;

мощность электрогенерирующего устройства -12 кВт;

габаритные размеры :

- длина - 2500 мм;

- ширина - 7500 мм;

- высота - 2700 мм;

- скорость движения - 1,2 м/мин;

- масса - 5,1 т;



3. Профилировщик основания состоит из рамы, профилирующего отвала, уплотняющего вибробруса и электрогенераторной установки.

Рама представляет собой неразъемную металлоконструкцию
в виде фермы мостового крана на 2-х тележках, каждая из которых имеет 2 двухребордных катка. В передней части рамы установлен профилирующий отвал. При движении профилировщика основания он окончательно профилирует основание путем срезания излишка песка и его частичного перераспределения. Конструктивно профилирующий отвал выполнен в виде стального листа, усиленного стальным уголком. Профилирующий отвал имеет возможность перемещаться по направляющим. Движение профилирующего отвала сообщается ручным способом посредством винтов и воротков.

Уплотняющий вибробрус расположен позади профилирующего отвала в раме уплотняющего вибробруса, которая движется в направляющих основной рамы при помощи винтов и воротков.

При движении профилировщика основания уплотняющий вибробрус перемещается по поверхности песчаного основания и уплотняет его методом вибрационного воздействия.



4. Характеристики электрогенераторной установки:

номинальная мощность 12 кВт;

род тока - переменный, трехфазный;

пусковое устройство – электростартер;

щит управления – по 1 степени автоматизации;

номинальная частота вращения двигателя – 1500 об/мин;

расход топлива 310 г/кВт, час;

вид топлива – дизельное топливо;

номинальное напряжение – 380 В;

номинальный ток (при номинальном коэффициенте мощности) 14,5 А - 20 А;

частота – 50 Гц;

емкость бака – 80 л;

система охлаждения двигателя жидкостная;

возможно исполнение генераторной установки со следующими размерами капота:

габаритные размеры ДхШхВ : 2100 мм х950 мм х1750 мм;

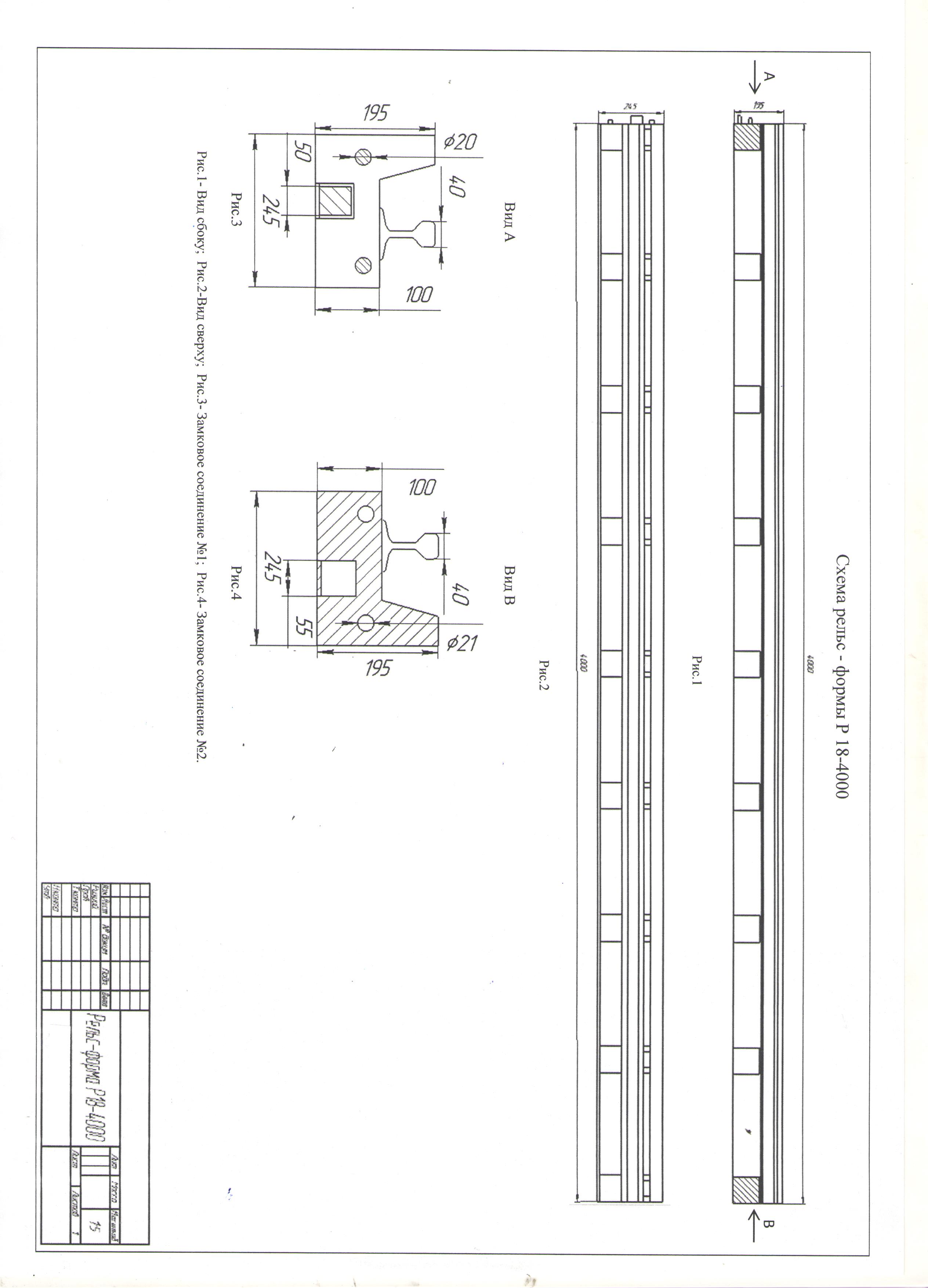

Для передвижения рельсоколесных машин (профилировщиков оснований), используется рельс-форма Р18-4000. Рельс-формы собираются в рельсовые пути. Рельс-формы одновременно служат опалубкой, формирующей выравнивающий слой.

Конструктивно рельс-форма Р18-4000 состоит из:

Корпуса (экрана), выполненного из гнутой без шовной холоднокатаной (или горячекатанной) рулонной стали обыкновенного качества, углеродистой качественной конструкционной или низколегированной стали, толщиной не менее 4 мм, ГОСТ 19903-74, служащего одновременно основанием рельсформы и опалубкой. Ширина основания корпуса не менее 240 мм., высота опалубки корпуса не менее 190 мм.
Рельсы железнодорожной узкой колеи типа Р-18, изготовленной в соответствии с ГОСТ 5876-82, ГОСТ 6368-82, 1-го сорта, категории Н, длинной 4000 мм.+ 5 мм. Концы рельсы должны быть обрезаны под прямым углом к продольной оси. Перекос необработанных торцов не должен превышать 2 мм., а фрезерованных – 1 мм при измерении в любом направлении. Заусеницы более 2 мм. не допускаются. Торцы рельсы не должны иметь следов усадки в виде трещин и расслоений. Рельса крепится к рельсовым опорам методом дуговой или газовой сварки.
Рельсовых опор квадратной формы, выполненных из холоднокатаной (или горячекатанной) рулонной стали обыкновенного качества, углеродистой качественной конструкционной или низколегированной стали, толщиной не менее 5 мм. Габаритные размеры опор ((длина (Д) х ширина (Ш) х высота (В)): 230мм+5мм х 100мм+1мм х 100мм+1мм, количество опор: не менее 9 штук на одну рельс-форму. Соединение опор с основанием корпуса рельс-формы методом дуговой или газовой сварки.
Распорных соединений корпуса рельс-формы с рельсовой опорой из пластин прямоугольной формы выполненных из холоднокатаной (или горячекатанной) рулонной стали обыкновенного качества, углеродистой качественной конструкционной или низколегированной стали, толщиной не менее 6 мм. Габаритные размеры распорных соединений ((длина (Д) х ширина (Ш)): 95мм+2мм х 60мм+1мм, количество распорных соединений: не менее 9 штук на одну рельс-форму. Соединение распорных пластин с опалубкой корпуса рельс-формы и рельсовой опорой методом дуговой или газовой сварки.
Замковых соединений, смонтированных с двух торцов рельс-формы на торцевых планках и предназначенных для соединений между собой рельс-форм при формировании рельсовых путей.

Конструкция замкового соединения состоит:

- с одной стороны рельс-формы из двух направляющих круглого сечения выполненных из стали обыкновенного качества, углеродистой качественной конструкционной или низколегированной стали ГОСТ 19903-74, диаметром 20мм+1мм, длинной (выступом от торцевой планки) 25мм+2мм. и одной скобообразной направляющей, длинной (выступом от торцевой планки) 65мм+5мм, выполненной из холоднокатаной (или горячекатанной) рулонной стали обыкновенного качества, углеродистой качественной конструкционной или низколегированной стали, толщиной не менее 6 мм. Габаритные размеры заготовки скобообразной направляющей ((длина (Д) х ширина (Ш)): 300мм+5мм х 50мм+1мм. Крепление скобообразной направляющей с корпусом и торцевой планкой рельс-формы осуществляется с помощью накладки и двух ребер жесткости, выполненных из холоднокатаной (или горячекатанной) рулонной стали обыкновенного качества, углеродистой качественной конструкционной или низколегированной стали, толщиной не менее 6 мм.Габаритные размеры ребер жесткости ((длина (Д) х ширина (Ш)): 100мм+2мм х 60мм+2мм.

- с другой стороны рельс-формы из ответных двух отверстий круглого сечения диаметром 21мм+1мм и одного прямоугольного отверстия размером 55мм+2мм х 60мм+2мм. для направляющих, выполненных в торцевой планке. Заусенцы на кромках отверстий более 1 мм не допускаются.

Соединение замковых элементов с корпусом рельс-формы методом дуговой или газовой сварки.

Соединительных фиксаторов (1 шт. на одну рельс-форму), выполненных из стали обыкновенного качества, углеродистой качественной конструкционной или низколегированной стали круглого сечения диаметром 20 мм, длиной не менее 250 мм.

Сварные швы, размеры и форма кромок под сварку должны соответствовать требованиям ГОСТ 5264-80. Свариваемые поверхности деталей перед сваркой должны быть очищены от загрязнений и ржавчины. Сварной шов должен иметь равномерную чешуйчатую поверхность по всей длине шва. Наплавленный материал должен быть плотным и хорошо проваренным. В швах не допускаются пережоги, не провары, кратеры, трещины и раковины. Дефекты сварных швов обязательно должны быть исправлены путем вторичной сварки с обязательной предварительной вырубкой и разделкой дефектов шва или заменой свариваемых деталей. Длина вырубаемого шва не более 100 мм. в одном месте. Исправление шва в одном месте допускается только один раз. После всех видов сварки должна быть обеспечена геометрия форм изделия, а также сопрягаемость деталей и сборочных единиц. В случае если геометрия форм не соответствует заданным параметрам, сварные сборочные единицы должны быть выправлены для обеспечения полного сопряжения в местах соединений.

Рельс-форма покрыта грунтом по ГОСТ 9.402-2004.

Комплект рельс-форм для сборки рельсового пути в две нитки, обеспечивающего устройство выравнивающего слоя маячного ряда протяженность 160 метров составляет 80 штук (по 40 шт. на каждой стороне профилировщика основания).

Гарантийный срок эксплуатации изделия не менее 12 месяцев.





К профилировщику основания и электрогенераторной установке прилагаются паспорт и руководство по эксплуатации.



Габаритные размеры профилировщика позволяют перевозить его стандартными полуприцепами.



Стоимость профилировщика - 6 950 000 рублей

Сроки и условия поставки оговариваются индивидуально

Производство профилировщика и рельс форм осуществляется организацией-изготовителем в России, под заказ в течение 30-50 дней
